SDR はパイプの何を表しますか?完全なガイド

SDRとは何の略ですか?

SDRの略です 標準寸法比 、これはエンジニアがプロジェクト用のプラスチック パイプを選択する際に最初に確認する仕様の 1 つです。この数値は、パイプの外径と壁の厚さがどのように関係しているかを示し、それによってパイプが安全に処理できる圧力が決まります。たとえば、SDR 11 とマークされたパイプの外径は、最小肉厚の 11 倍です。

この用語は、水道、ガス、下水道、工業用配管仕様、特に HDPE および PVC 圧力パイプに常に使用されます。を生産しているメーカー HDPE パイプ製品の全範囲 通常、SDR はパイプの直径と圧力クラスとともにリストされます。これは、3 つの値が一緒になってパイプの定格を定義するためです。

SDR の計算方法

SDR の背後にある式は簡単です。

SDR = 外径 ÷ 最小肉厚

外径 4.5 インチ、最小肉厚 0.409 インチのパイプを考えます。一方を他方で割ると、結果は 11 となるため、パイプは SDR 11 として分類されます。同じ直径で壁の厚さを 0.265 インチに変更すると、SDR は 17 に上昇します。外径については何も変更されません。壁のみが変更され、その 1 つの変数が SDR 数値で捉えられるものです。

SDR がパイプのパフォーマンスに重要な理由

SDR は単なる寸法ラベルではなく、パイプがどの程度の内圧に耐えられるかを直接示す指標です。この関係は 1 つの明確な方向に向かっています。SDR 数値が低いほど、パイプの直径に比べて壁が厚く、壁が厚いほど高い圧力に耐えることを意味します。 SDR 数値が高いほど、壁が薄く、圧力容量が低く、通常はパイプが軽くて安価であることを意味します。

これが、同じ材質で作られている限り、直径は異なるが同じ SDR の 2 つのパイプが同じ圧力定格を維持する理由です。 2 インチの SDR 11 HDPE パイプと 12 インチの SDR 11 HDPE パイプは、壁と直径の比が一定に保たれるため、どちらも同じ使用圧力に対して定格されます。その一貫性が、 配水用高密度ポリエチレン管 パイプサイズが混在するシステム全体で簡単に指定できます。

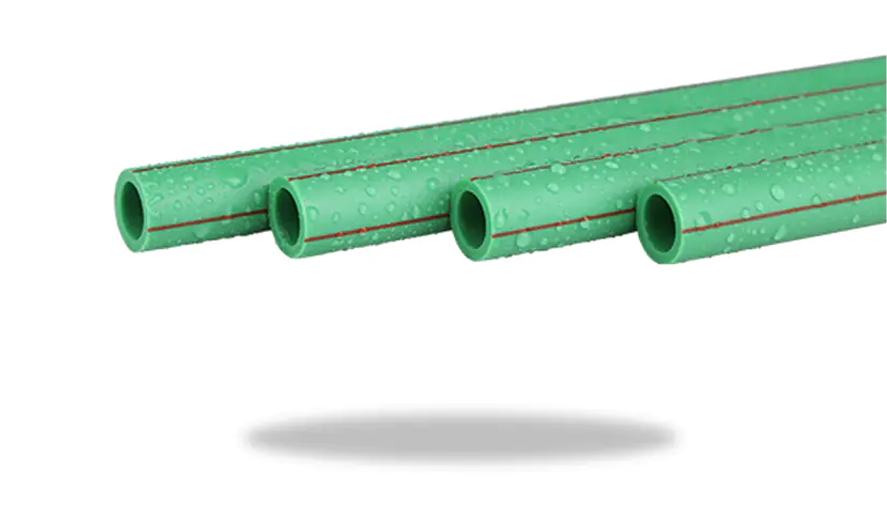

SDR によって決まる肉厚も剛性に影響します。 SDR が低いパイプは、薄肉で SDR が高いパイプよりも土壌荷重や交通荷重の下でのたわみに強く、これは埋設施設にとって重要です。同じ論理が他のプラスチック配管システムにも当てはまります。 PPRパイプの機械的強度と耐圧縮性 同等の壁厚の関係に従います。

SDR と DR: 違いは何ですか

SDR と DR は同じ方法で計算され、同じ物理的関係を表しますが、完全に互換可能な用語ではありません。 DR (寸法比) は、外径と肉厚の任意の比率に適用されます。 SDR は、ANSI によって設定された標準化された数値系列 (9、11、13.5、17、21、26、および 32.5) に該当する比率を指します。このシリーズの各ステップは、その前のステップに比べて肉厚が約 20% 減少することを表します。

一部のパイプ規格では、そのシリーズに当てはまらない寸法比が使用されています。たとえば、AWWA C900 PVC パイプは、ANSI の進行に従うのではなく、特定の圧力クラスに適合するように選択された値である DR 14、DR 18、および DR 25 で製造されています。これらのパイプは、基礎となる計算が同じであっても、SDR パイプではなく、正確には DR パイプと呼ばれます。日常会話ではこの 2 つの用語は曖昧に使用されますが、仕様を作成したり、パイプをさまざまなプラスチック材料と比較したりする場合には、この区別が重要になります。 HDPE パイプと PVC および鋼管の比較 強さと柔軟性において。

一般的な SDR 値とその応用

すべての SDR 値がすべてのジョブに適しているわけではありません。数値が低いほど圧力が最も高い場所に移動します。数値が大きいほど、負荷が軽いか存在しない場所に移動します。

SDR 11 は、圧力容量と材料コストのバランスがとれているため、特に広く使用されており、多くの天然ガス配給配管および多くの配管の標準定格となっています。 ガス分配用に設計された HDPE パイプ製品 。対照的に、SDR 26 または 32.5 のパイプ定格は、内圧が最小限であり、破裂強度よりもコスト効率が優先される重力供給排水に現れます。

適切な SDR を選択する方法

SDR の選択は、システム内のあらゆる上昇ヘッドを含め、パイプが処理する必要がある作動圧力から始まります。通常、他のいくつかの要因により、より低い数値またはより高い数値の選択が決定されます。

• ポンプの循環、バルブの閉鎖、消火栓の使用によるサージ圧力。一時的に定常状態の圧力を超える可能性があります。
• 設置方法 - 方向性のある穴あけとパイプの破裂により引張応力がかかり、多くの場合、圧力定格だけで必要となるよりも厚い壁が必要になります。
• プラスチックパイプの圧力定格は標準基準温度に基づいており、温度が上昇すると低下するため、動作温度。
• 埋設深さ、土壌条件、交通量からの外部荷重。パイプに必要なリング剛性に影響します。

によると、 HDPE 寸法比に関するプラスチックパイプ協会の技術ガイダンス 、圧力だけではなく、SDR を圧力と設置条件の両方に適合させることが、設計寿命全体にわたって配管システムの性能を維持するのです。ジョイント、カップリング、溶接ツールはすべて特定の SDR 範囲に基づいて構築されているため、SDR を事前に導入しておくことで、将来の継手や融合装置とのコストのかかる不一致を回避できます。これらの評価がパイプの選択全体のどこに当てはまるかについて詳しくは、「 高密度ポリエチレンパイプの利点と応用分野 .
