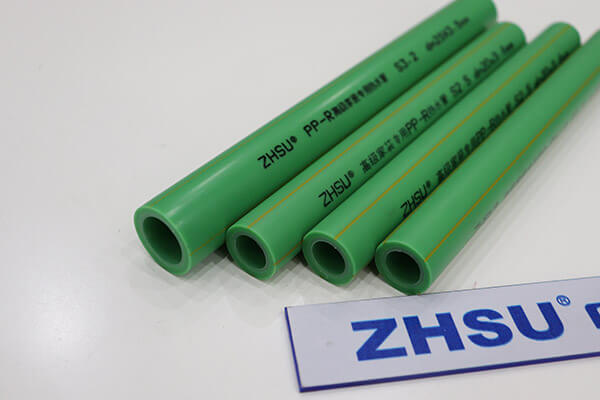

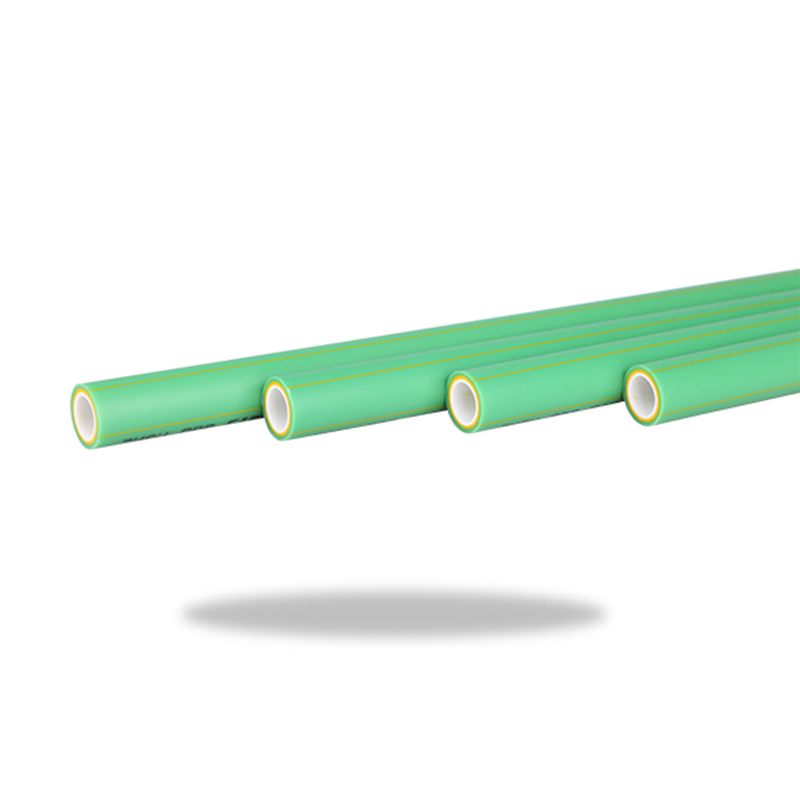

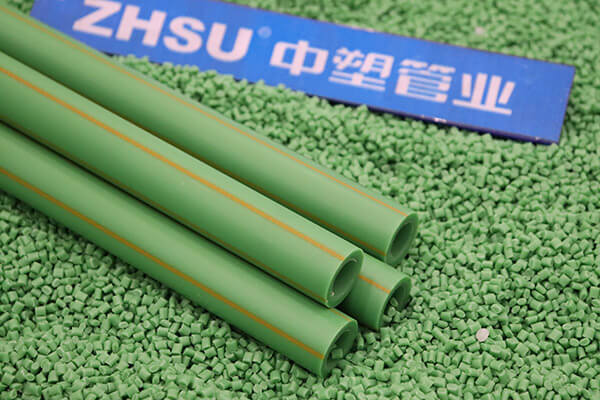

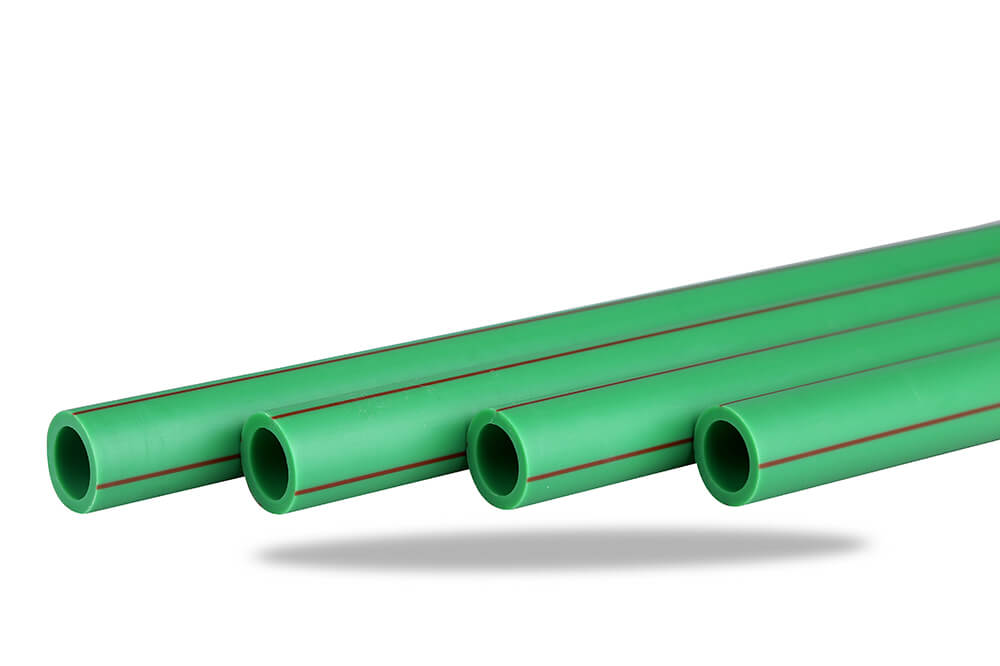

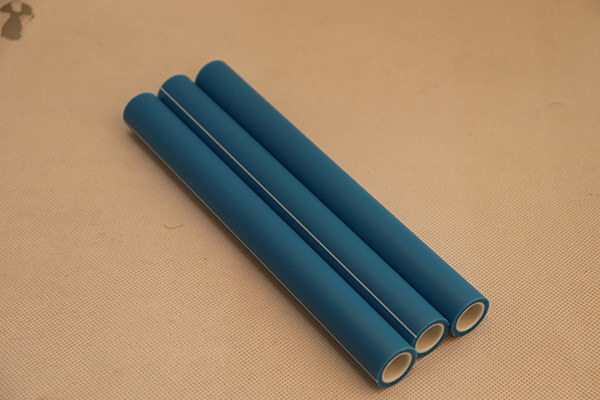

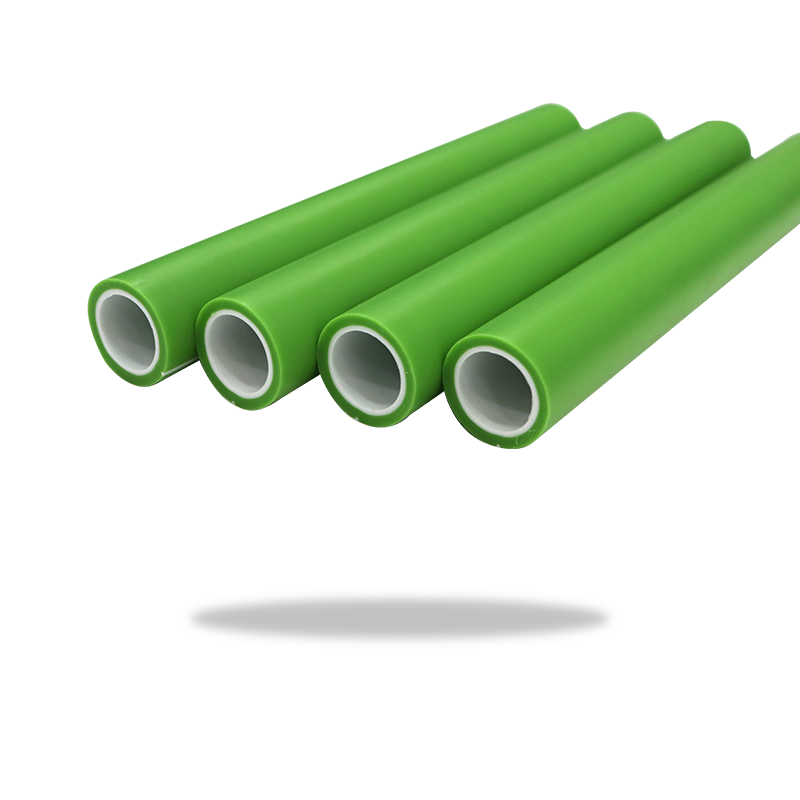

PPR繊維複合管
一種の三層複合パイプとして、繊維/PP複合パイプは通常のPP-Rパイプの真の改良剤です。パイプの内外層は純粋なポリプロピレンランダム共重合体樹脂でできており、給水に使用してもパイプが衛生的で健康的です。中間層に高機能繊維・PP複合材を採用することで、温水系配管などの特性を大幅に向上させます。高強度、高靱性、高剛性、低線膨張係数を実現した新タイプのパイプです。
お問い合わせを送る
特徴
利点
● 線膨張係数が PPR の 30% と大幅に低減され、安定した複合パイプの線膨張係数に近づきます。
●強度が高く、寸法安定性が高い。
●耐圧性が大幅に向上し、同一使用条件下でPPRに比べ耐圧荷重が25%アップしました。
●低温時の耐衝撃性が向上しました。
●高温耐性に優れています。 90℃で長時間使用可能です。
● PP-R 継手を使用したソケット融着接続、信頼性が高く便利です。
●滑らかで衛生的で、飲料水システムに最適です。
アプリケーション
● 冷水と温水の分配。
● 飲料水システム用のダクト。
● 各種の高温および低温加熱システム用のパイプ。
● 太陽エネルギーシステムの冷暖房設定用のパイプ。
●エアコン用接続パイプ。
寸法と仕様
熱融着による接合
 |  |

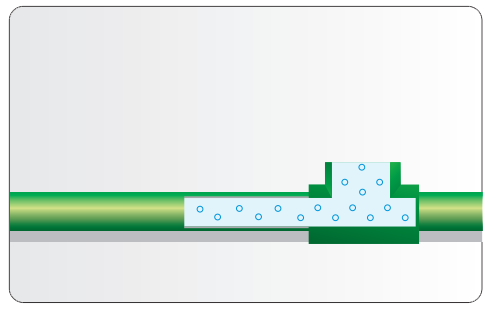

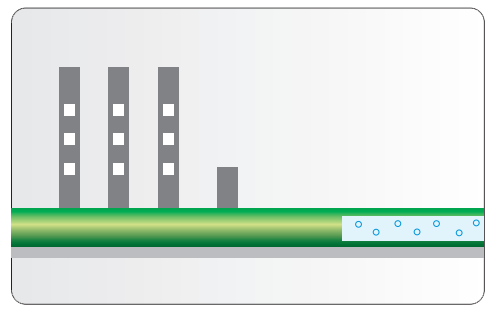

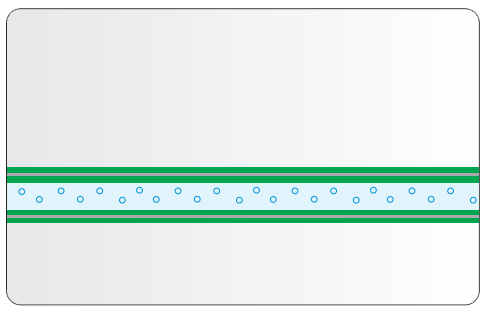

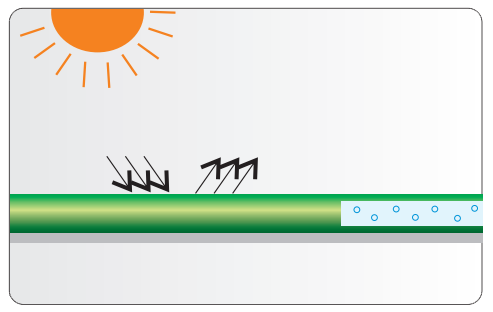

| 3 つの高と 1 つの低によりパイプラインがより安全になります これにより、通常の立上り管、透明管、温水管に特化したPP-R管の限界を超え、高強度、高靱性、高剛性、低線膨張係数を実現しました。 | 非変形パイプライン、より魅力的な外観 高機能複合管PP-Rは内外層にPP-R材を、中間層に強化複合材を配した三層構造になっています。 中間層の効果は強化パイプライン内で行われ、線膨張係数の影響を軽減しました。高機能複合管の線膨張係数は通常のPP-Rの1/3とアルミ樹脂複合管に近い値です。設置時や使用時の「熱による膨張・収縮」がほとんどなく、よりフラットで美しい外観を実現します。 |
 |  |
| 高温耐性、漏れ防止防爆パイプ 高性能複合管は条件が整えば、特に温水管など90℃以下の圧力でも長期間使用できます。 | 設置と構築が簡単 通常のPP-R熱融着機や熱挿入継手と接続でき、完全な継手で、便利で信頼性の高い構造です。 |
利点
● 線膨張係数が PPR の 30% と大幅に低減され、安定した複合パイプの線膨張係数に近づきます。
●強度が高く、寸法安定性が高い。
●耐圧性が大幅に向上し、同一使用条件下でPPRに比べ耐圧荷重が25%アップしました。
●低温時の耐衝撃性が向上しました。
●高温耐性に優れています。 90℃で長時間使用可能です。
● PP-R 継手を使用したソケット融着接続、信頼性が高く便利です。
●滑らかで衛生的で、飲料水システムに最適です。
アプリケーション
● 冷水と温水の分配。
● 飲料水システム用のダクト。
● 各種の高温および低温加熱システム用のパイプ。
● 太陽エネルギーシステムの冷暖房設定用のパイプ。
●エアコン用接続パイプ。
寸法と仕様
| 圧力グレード | 仕様(mm) |
| SDR11/S5/PN10 | 20×2.0 |
| 25×2.3 | |
| 32×2.9 | |
| 40×3 .7 | |
| 50×4.6 | |
| 63×5.8 | |
| 75×6.8 | |
| 90×8.2 | |
| 110×10 .0 | |
| SDR7.4/S3.2/PN16 | 20×2.8 |
| 25×3.5 | |
| 32×4 .4 | |
| 40×5 .5 | |
| 50×6.9 | |
| 63×8.6 | |
| 75×10.3 | |
| 90×12.3 | |
| 110×15.1 | |
| SDR9/S4/PN12.5 | 20×2.3 |
| 25×2.8 | |
| 32×3.6 | |
| 40×4 .5 | |
| 50×5.6 | |
| 63×7。 1 | |
| 75×8.4 | |
| 90×10 。 1 | |
| 110×12.3 | |
| SDR6/S2.5/PN20 | 20×3 .4 |
| 25×4 .2 | |
| 32×5 .4 | |
| 40×6.7 | |
| 50×8.3 | |
| 63×10 .5 | |
| 75×12 .5 | |
| 90×15 .0 | |
| 110×18 .3 |
熱融着による接合
熱融着による接合は、熱可塑性ポリオレフィンパイプシステムの接続に適しています。熱融着接続は物理的プロセスに属し、パイプと継手は一定時間加熱されると、分子鎖が元の配列に反して融解し、安定した圧力下で強固に接続できます。次に、融合ゾーンの結合圧力により、溶けた分子鎖が材料とともに冷却され、再び結合して新しい結合体となります。したがって、熱融着接続においては、温度、加熱時間、接合圧力の３要素が重要となります。 DVS2207/2208によると、熱融着接続にはソケット融着、電気融着、突合せ融着接続が含まれます。最初の2つは小口径の水道管システムに採用されます。威興PP-Rpipelineはソケット融着接続を採用することをお勧めします。 。パイプ径が63mm以下の場合は手持ち溶接機で接続します。パイプ径が63mmを超える場合には、パワーの大きい溶接機を使用することをお勧めします。
熱融着手順:
熱融着手順:

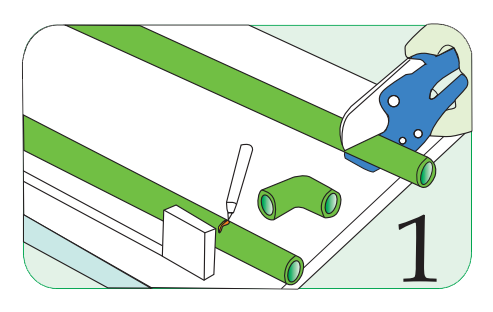

●パイプの切断は専用カッターで軸に対して直角に切断してください。
● 接続品質の低下を防ぐため、パイプや継手の接続部分は砂、塵などがかからないよう清掃してください。
● パイプの寸法に対応する加熱ヘッドが溶接されていることを確認してください。溶接機を接続し、電源を入れます。加熱ヘッドの温度が緑色の点滅で示される最適温度（260±10℃）に達するまで待ちます。

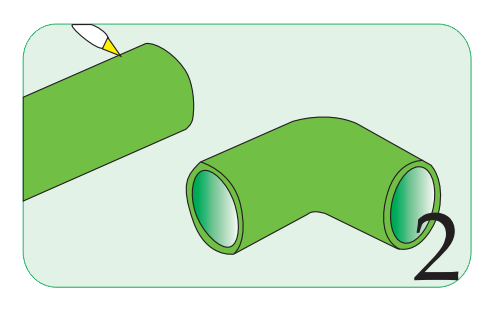

●鉛筆を使用してパイプの溶融深さをマークします。 (添付の表を参照);

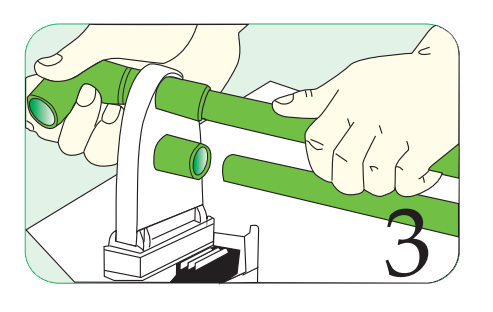

●溶接機にパイプと継手を同時に挿入します。指定時間通りに加熱します。

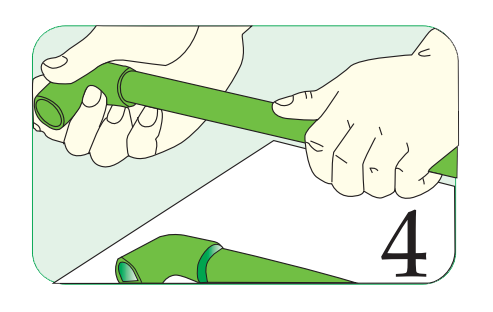

●加熱時間後、パイプと継手を引き抜き、直ちに接合してください。接続中に若干の変更を加えることができますが、ねじれ角は 5° を超えてはなりません。
●接続終了後は配管と継手をしっかりと保持し、冷却時間を十分にとってください。
加熱と冷却の時間サイクル
 |  |  |  |
加熱と冷却の時間サイクル
| 直径 | 深さ | 加熱時間 | 溶接時間 | 冷却時間 |
| mm | mm | 秒 | 秒 | 分。 |
| 20 | 14.0 | 5 | 4 | 2 |
| 25 | 15.0 | 7 | 6 | 2 |
| 32 | 16.5 | 8 | 6 | 4 |
| 40 | 18.0 | 12 | 6 | 4 |
| 50 | 20.0 | 18 | 6 | 4 |
| 63 | 24.0 | 24 | 8 | 6 |
| 75 | 26.0 | 30 | 8 | 8 |
| 90 | 29.0 | 40 | 8 | 8 |
| 110 | 32.5 | 50 | 10 | 8 |
外気温が 5℃ 未満の場合、加熱時間は 50% 前後増加します。

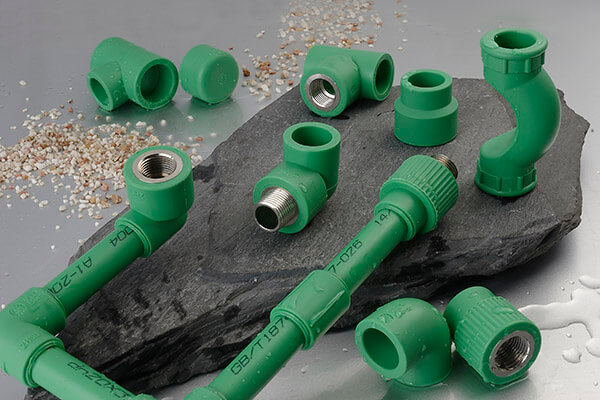

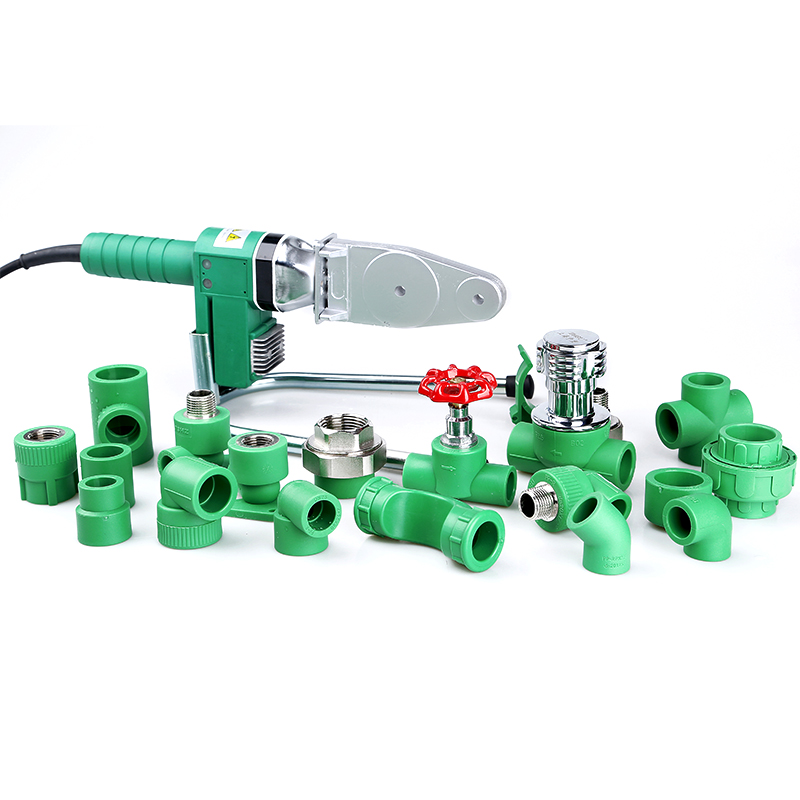

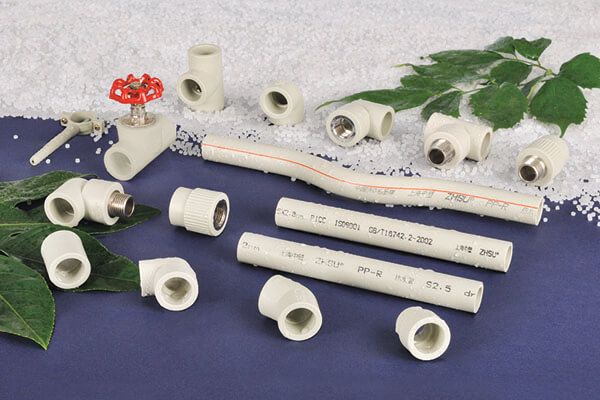

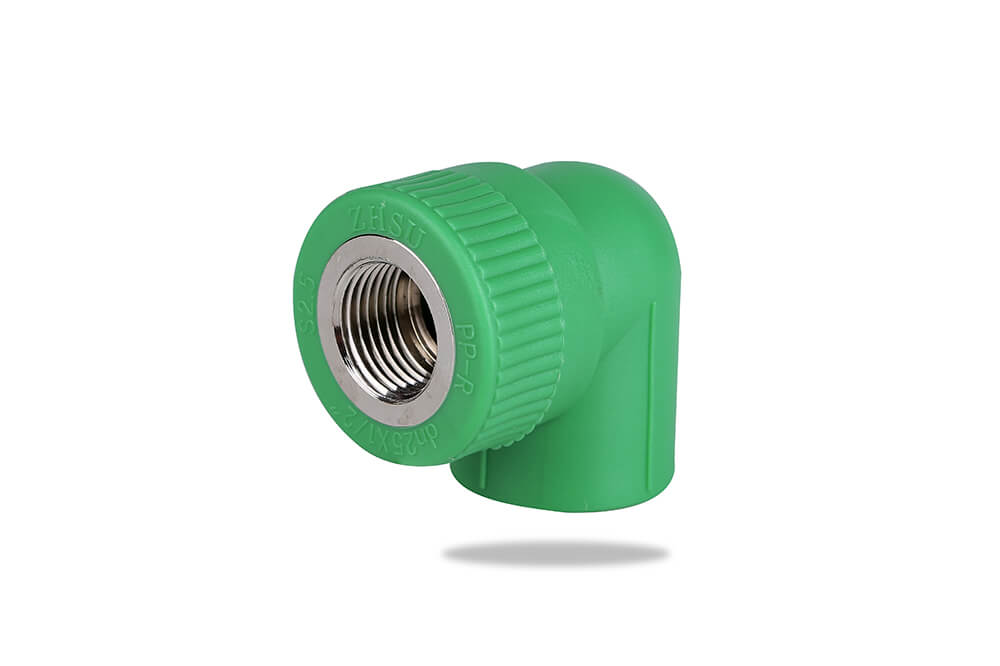

管継手
継手および付属品は PP-R 配管システムと同じであるため、融着前にパイプ端を剥がすための特別なパネルが必要です。
1 . OEMおよびODM
2 . 新製品開発
ZHSU は、市場で人気のある新製品の場合は、新しい金型を作成することを好みます。
3 . 24時間年中無休のオンラインサービス
4 . ZHSU CNAS LABによる検査レポート
5. 素材ブランドの種類
6. カスタマイズされた製品の色
二層カラーPPRパイプ
7 . OEM梱包設計
8. プロフェッショナルな仕事
| パイプ | 付属品 |
 |  |
| 「ZHSU」を登録ブランドに変更します | PPR パイプ継手にロゴを入れる |
2 . 新製品開発
ZHSU は、市場で人気のある新製品の場合は、新しい金型を作成することを好みます。
 |  |  |

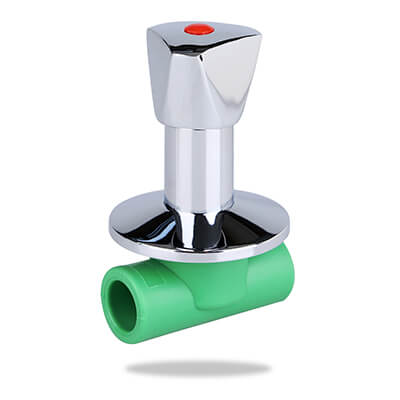

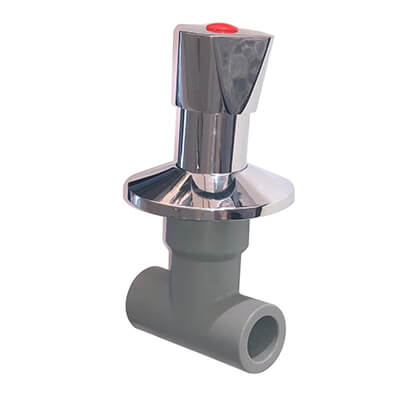

| ショートボディダークバルブ(旧) | ロングボディダークバルブ（新品） |
3 . 24時間年中無休のオンラインサービス
4 . ZHSU CNAS LABによる検査レポート

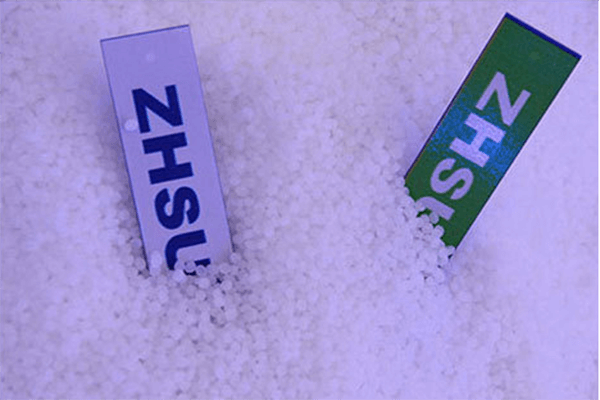

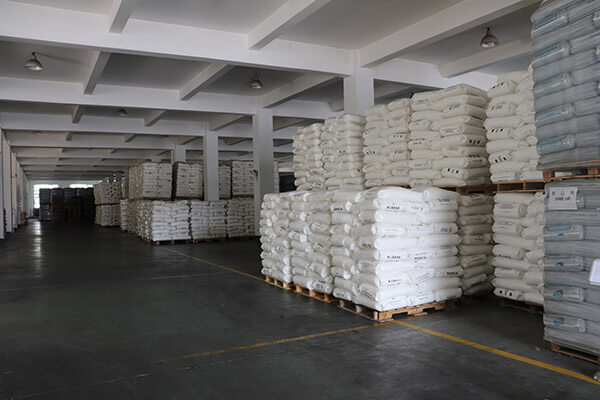

5. 素材ブランドの種類
 |  |  |

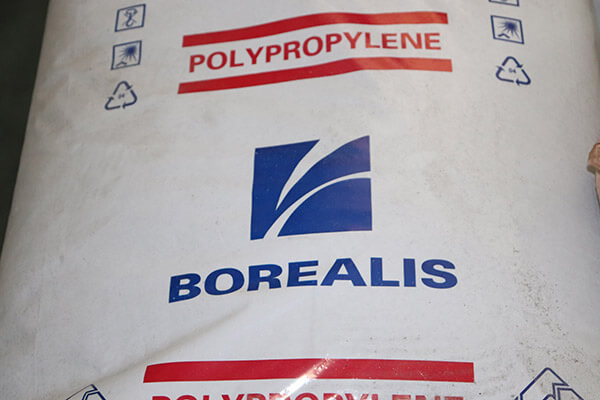

| 韓国原料 | ボレアリス原料 | 中国ブランドの原料 |

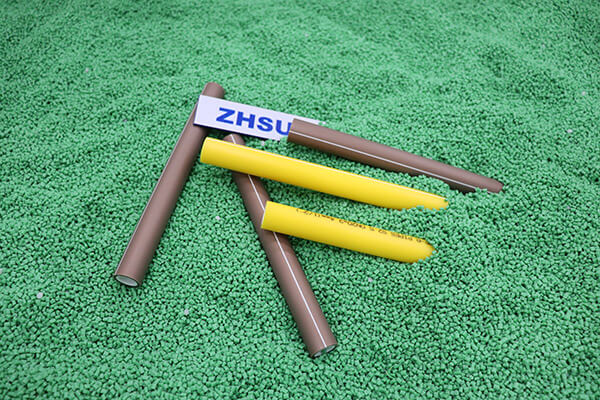

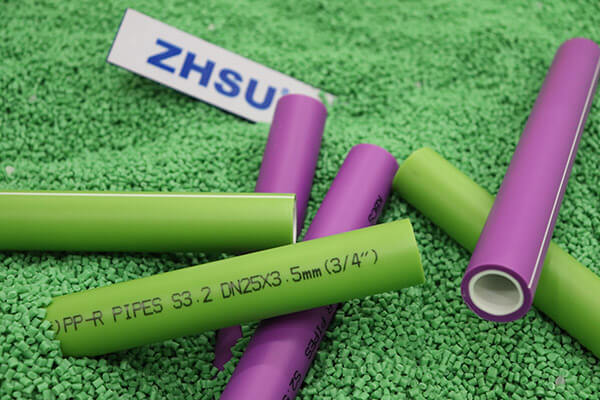

6. カスタマイズされた製品の色
 |  |

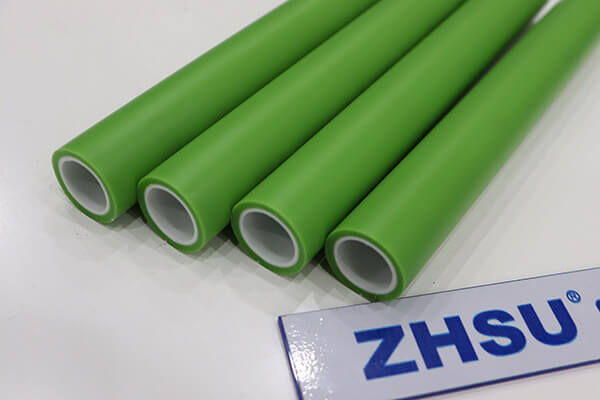

| 緑色の PPR パイプと継手 | 緑色の PPR パイプと継手 |
 |  |
| 白いPPRパイプと継手 | 黄色の PPR パイプと継手 |

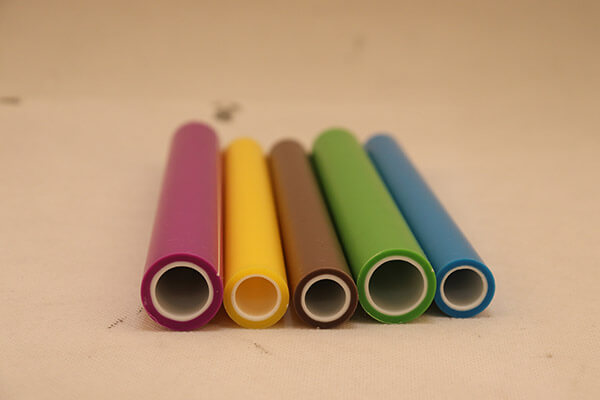

二層カラーPPRパイプ
 |  |  |
 |  |  |
7 . OEM梱包設計
 |  |  |

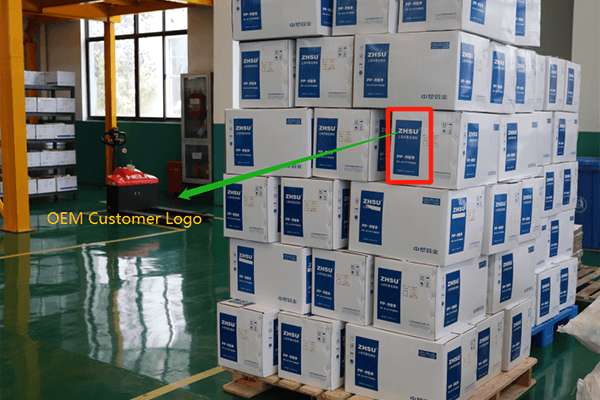

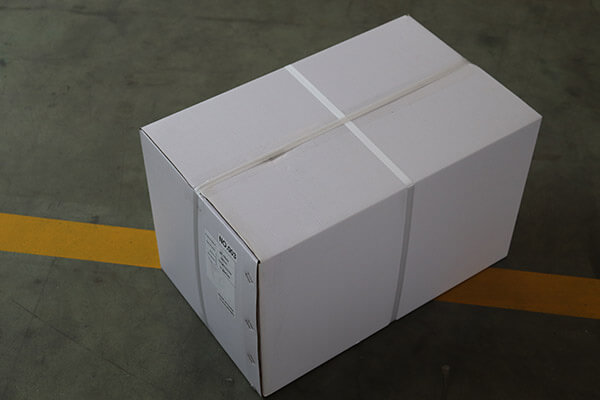

| 空白のボックス | ZHSUブランドボックス | OEM顧客のロゴ |

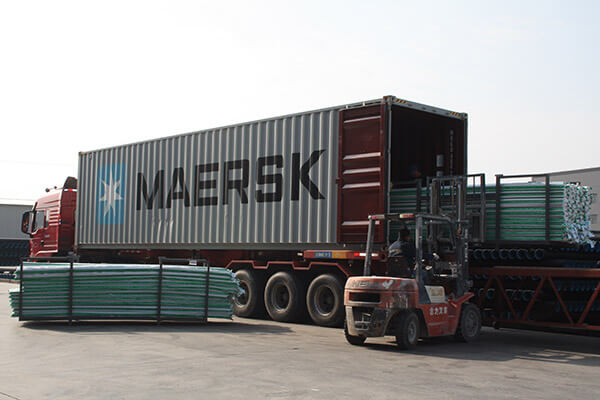

8. プロフェッショナルな仕事
 |  |
私たちについて
上海中素管有限公司
Shanghai Zhongsu Pipe Co.,Ltd 2004年に設立され、登録資本金は10.1億で、中国の上海金山地区に位置し、敷地面積は70,000平方メートルです。 ZHSUは、PPRパイプ、抗菌PPRパイプ、抗UV PPRパイプ、PP-RCTパイプ、PE-RTパイプ、HDPEパイプおよびさまざまな材料の継手の生産を専門とし、ハイテク生産ラインを採用して生産性を向上させ、顧客に短納期を提供します。国家農村飲料水安全プロジェクトに協力するために、ZHSUはPE生産のための大口径設備を採用し、現在最大のPEパイプ直径はDN1200mmに達し、ZHSUはそのような大口径PEパイプを生産できる中国メーカーの1つになりました。
当社はドイツのブランド、バッテンフェルト・シンシナティのプラスチックパイプ生産ラインを採用し、国際基準に厳密に従って生産を組織し、原材料の購入から完成品の納品までの手順は完全に監視されており、完璧な管理によりISO9001、ISO14001、OHSAS18001の認証を取得しました。また、当社は「上海の有名ブランド製品、上海のハイテク企業、上海の有名な商標」にもノミネートされました。

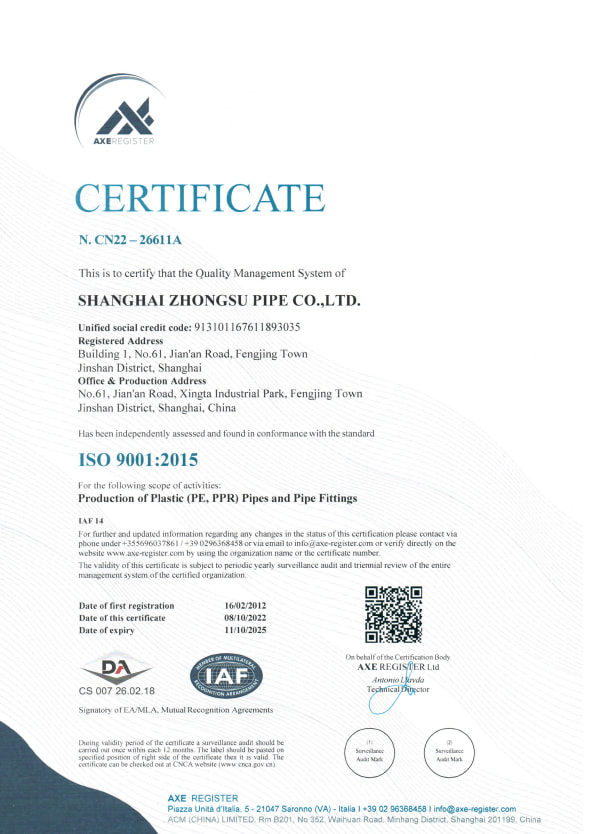

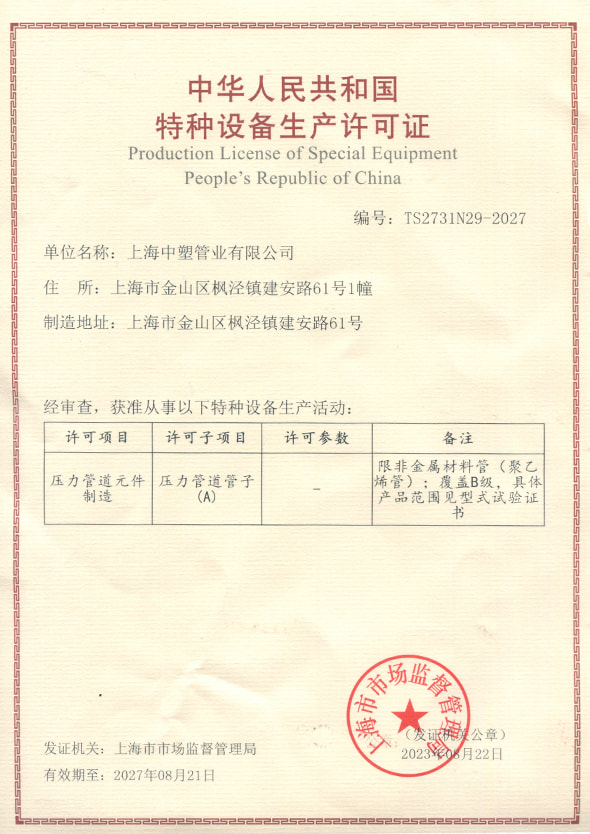

名誉の証明書
メッセージのフィードバック
ニュース
-
-
の機械的強度と圧縮強度 PPRパイプ 水道管、暖房、空調、その他のシステムでの幅広いアプリケーションの重要なパフォーマンス指標です。 PPR...
続きを読む -
の耐久性 ppr tee 高温下および高圧環境では、熱の安定性、圧力抵抗、建設品質、PPR材料のシステム動作条件など、主に次の要因の影響を受...
続きを読む -
その優れたパフォーマンスのために、 PPRパイプ 給水と排水、温水輸送、工業用液の送電に広く使用されています。ただし、高温および高圧条件下で...
続きを読む -
のインストール中 PPR抗菌パイプ 、実際には、特にその抗菌特性、パイプの構造強度、およびパイプと水流の間の長期的な相互作用を考慮して、服用...
続きを読む
製品知識
繊維の組み込みは複合材料の全体的な性能と特性にどのような影響を及ぼしますか?
繊維を取り入れることで、 PPR繊維複合管および継手 複合材料の全体的な性能と特性に大きな影響を与えます。ここでは、繊維を追加することでこれらの複合材PP RCT配管システムの特性を強化するいくつかの方法を示します。
強度と剛性:
繊維は通常、ガラスやその他の強化ポリマーなどの材料で作られており、引張強度と剛性の向上に貢献します。これにより、従来の PPR パイプと比較して、より高い機械的応力と圧力に耐えることができる複合材料が得られます。
耐衝撃性:
繊維は複合材料の耐衝撃性を向上させ、外力、振動、機械的衝撃に対する弾力性を高めます。これは、パイプが衝撃や物理的ストレスを受ける可能性がある用途で特に有益です。
耐クリープ性:
繊維を組み込むことで複合材料の耐クリープ性が向上し、変形することなく持続的な荷重に長期間さらされてもよりよく耐えられるようになります。これは、配管システムの構造的完全性を長期にわたって維持するために重要です。
柔軟性と耐久性:
PPR は柔軟性があることで知られていますが、繊維を追加することでこの特性をさらに高めることができます。複合材料は柔軟性を維持しながら強度を高め、耐久性と信頼性の高い配管システムに貢献します。
熱膨張制御:
繊維は、複合材料の熱膨張と熱収縮の制御に役立ちます。これは、パイプの寸法変化を最小限に抑えるため、温度変化が顕著な用途に役立ちます。
温度耐性:
繊維は耐熱性の向上に貢献し、複合材料がその構造的完全性を損なうことなく高温に耐えられるようにします。これにより、PPR 繊維複合パイプは温水や工業用途に適しています。
摩擦と摩耗の軽減:
繊維の存在により、配管システム内の摩擦が軽減され、時間の経過による摩耗が最小限に抑えられます。これは、特に研磨流体を使用する用途において、パイプの効率と寿命を維持するのに有益です。
耐薬品性:
PPR 繊維複合パイプの耐薬品性は、多くの場合、繊維を添加することによって強化されます。これにより、複合材料の腐食性物質に対する耐性が向上し、長寿命化に貢献します。
剛性の向上:
繊維は剛性の向上に貢献し、パイプに追加の構造サポートを提供します。高圧条件下や埋設時や外部荷重が加わった場合の変形防止に有利です。
耐クラック性:
繊維を組み込むことで耐亀裂性が向上し、材料内で亀裂が伝播する可能性が減少します。これは、パイプの完全性を維持し、漏れを防ぐために非常に重要です。
軽量構造:
PPR 繊維複合パイプは強度が向上しているにもかかわらず、いくつかの代替材料と比較して比較的軽量のままです。これにより、取り扱い、輸送、設置が容易になります。
構造と設計の柔軟性:
複合材料は設計に柔軟性をもたらし、用途の特定の要件に基づいて特性を調整したパイプの作成を可能にします。
