ガス用HDPEパイプ
  • ガス用HDPEパイプ
  • ガス用HDPEパイプ
  • ガス用HDPEパイプ
  • ガス用HDPEパイプ

ガス用HDPEパイプ

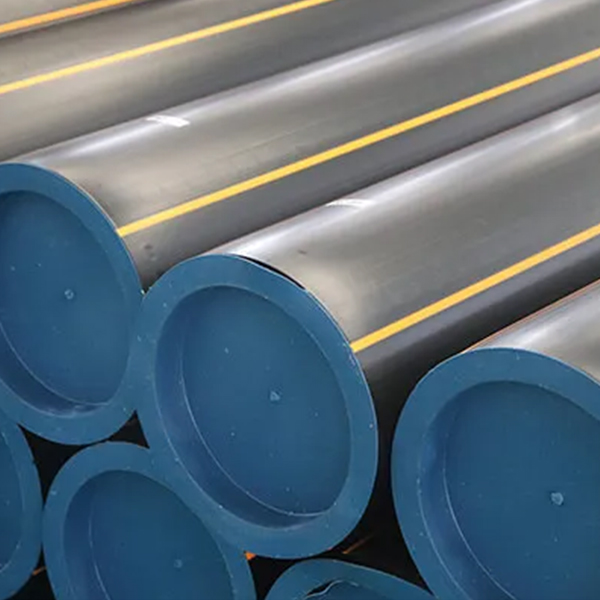

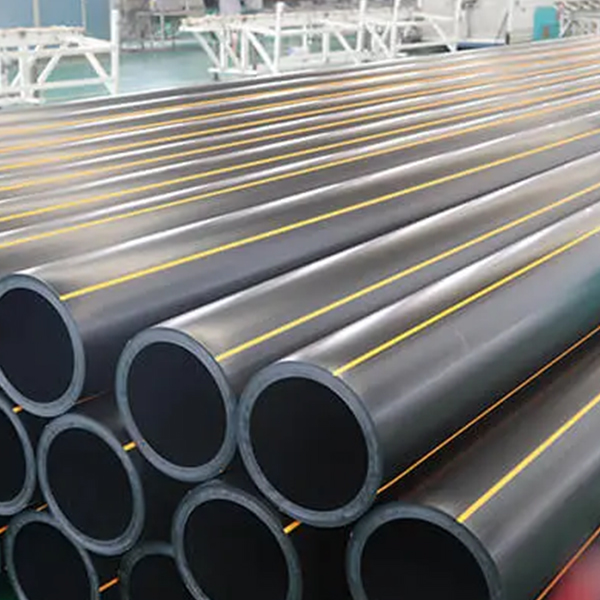

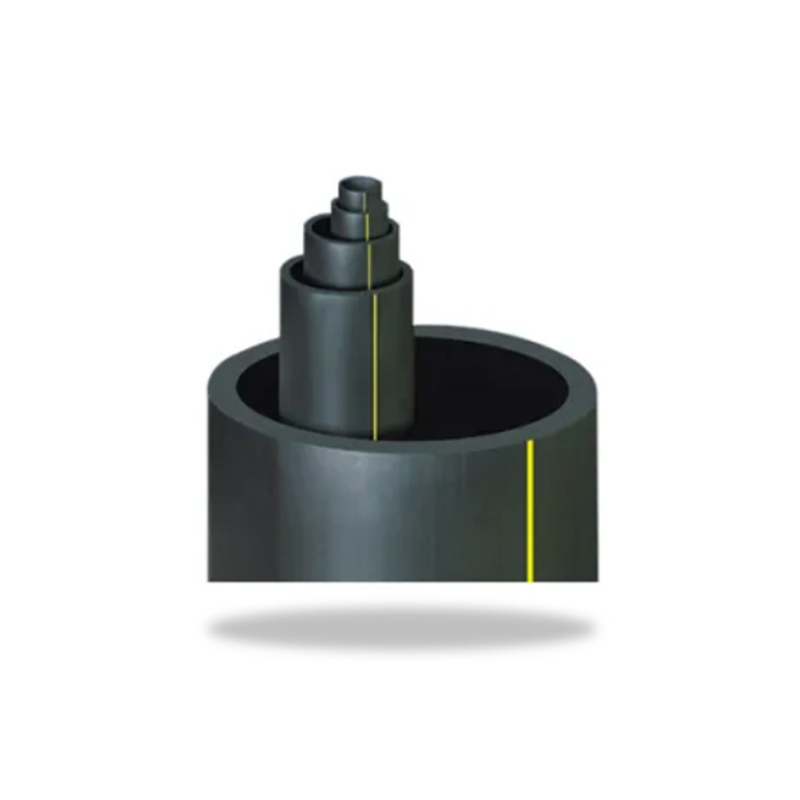

ZHSU HDP​​E ガス パイプは、地下の石油およびガス収集システムでの用途に最適なポリエチレン パイプです。 HDPE パイプは、石油と天然ガスを井戸から現場の貯蔵タンクと分離装置に輸送します。高品質の PE 4710 樹脂素材で製造されており、より高いパフォーマンスとより長い耐用年数を実現します。

お問い合わせを送る
仕様 カスタマイズされたサービス

ZHSU Pipe は 20 年以上にわたって地下天然ガスポリエチレン配管システムに特化しており、69 か国に信頼性の高い天然ガス供給システムを提供しています。
ガス用 HDPE パイプは、地下の石油およびガス収集システムでの使用に最適なポリエチレン パイプの一種です。HDPE パイプは、石油とガスを井戸から現場の貯蔵タンクや分離装置に輸送するために使用されます。高品質のPE 4710樹脂素材から製造されており、より優れた性能と長い耐用年数を実現します。 100%新しい食品グレードのバージン素材で、無毒です。


仕様
材質:高密度ポリエチレンPE4710/PE100
サイズ:DN20mm~DN1200mm
認証: ISO9001、CE、SGS、CNAS
圧力:PN2.5/SDR7.3~PN6/SDR26
規格: GB 15558.1-2003、ISO 4427、ASTM F2619&API 15 LE
長さ: 4 メートル/個、3 メートル/個、5.8 メートル/個、11.8 メートル/個
ジョイント:突合せ融着ジョイント
サイズ(mm) PN16 PN12.5 PN10 PN8
厚さ(mm) 重量 (kg/メートル) 厚さ(mm) 重量 (kg/メートル) 厚さ(mm) 重量 (kg/メートル) 厚さ(mm) 重量 (kg/メートル)
20 2.3 0.156 2 0.138
25 2.8 0.238 2.3 0.2 2 0.176
32 3.6 0.391 2.9 0.323 2.4 0.272 2 0.23
40 4.5 0.612 3.7 0.515 3 0.425 2.4 0.346
50 5.6 0.952 4.6 0.8 3.7 0.656 3 0.54
63 7.1 1.52 5.8 1.271 4.7 1.05 3.8 0.861
75 8.4 2.142 6.8 1.777 5.6 1.489 4.5 1.215
90 10.1 3.091 8.2 2.57 6.7 2.138 5.4 1.75
110 12.3 4.603 10 3.831 8.1 3.161 6.6 2.614
125 14 5.86 11.4 4.88 9.2 4.01 7.4 3.28
140 15.7 7.35 12.7 6.09 10.3 5.03 8.3 4.12
160 17.9 9.58 14.6 8 11.8 6.59 9.5 5.39
180 20.1 12.11 16.4 10.11 13.3 8.35 10.7 6.83
200 22.4 14.99 18.2 12.47 14.7 10.26 11.9 8.43
225 25.2 18.97 20.5 15.8 16.6 13.04 13.4 10.68
250 27.9 23.35 22.7 19.44 18.4 16.06 14.8 13.12

応用

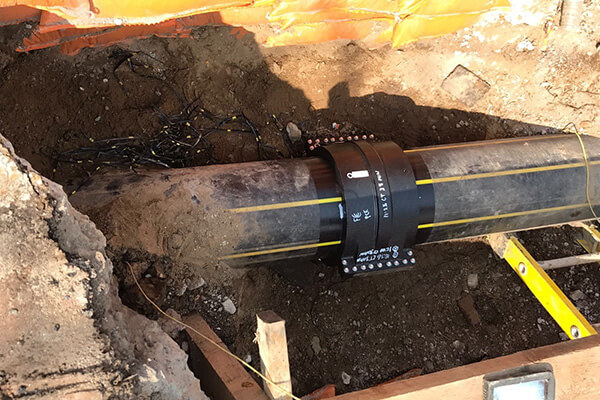

1: 地下ガスの供給と排水
2: 炭鉱の換気管
3: 道路、鉄道、トンネルの換気システム
4: メタン排水パイプライン
5:天然ガス、石炭ガス、バイオガスなどを運ぶ。

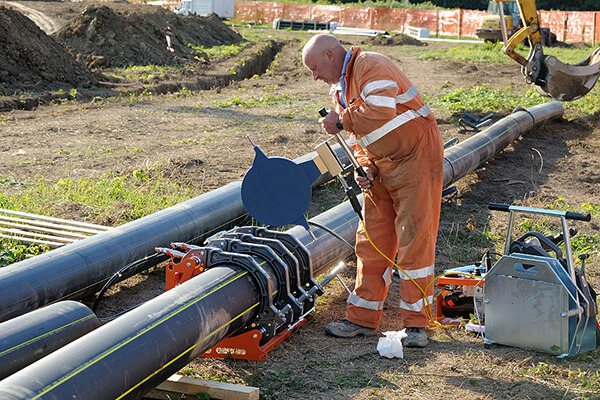

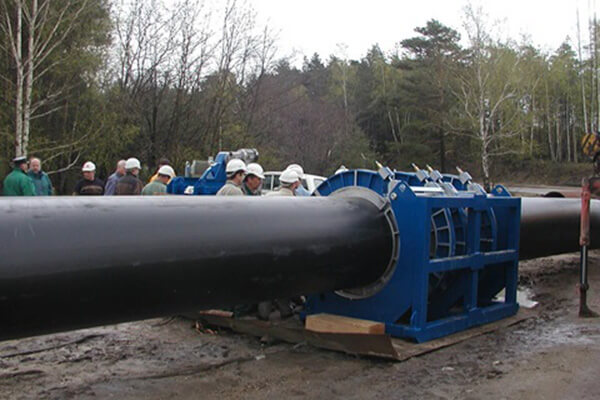

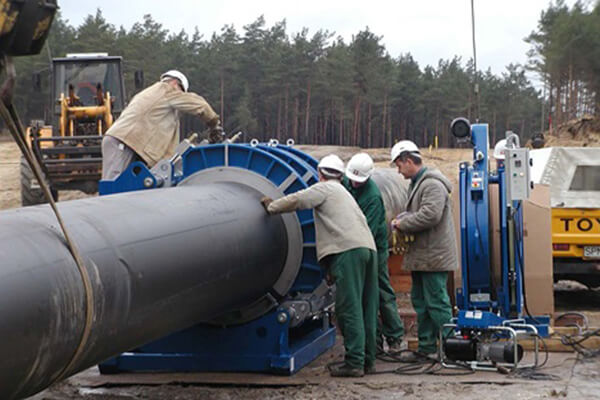

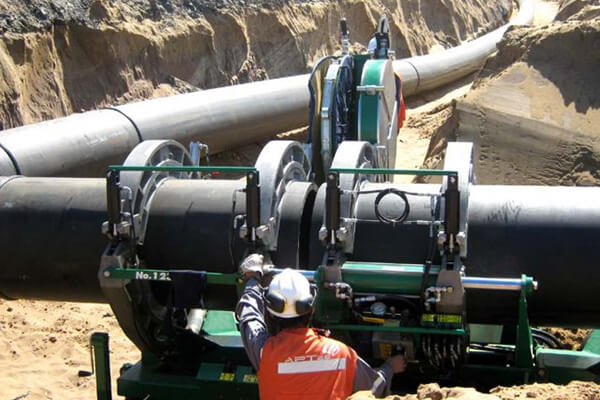

HDPEパイプバットフュージョン工法

HDPE圧力配管システムは、大型の接続には突合せ融着を採用しています。小型サイズの接続はソケット融着によって行われます。

突合せ溶融溶接では、溶接機を使用してパイプの端が溶けるまで加熱(温度 210±10℃)します。その間、HDPE パイプの端を素早く接着し、圧力を維持する必要があります。冷却後にすべての手順が完了します。溶接手順は以下の表に記載されています。


肉厚(mm) テクノロジー
最初: 予熱 2番目:フュージョン 3番目: スイッチ 4番目: つながり
予熱圧力:0.15Mpa 圧力:0.01Mpa 最大: スイッチ 溶接圧力:0.15Mpa
予熱温度:210℃ 予熱温度:210℃ 許可時間 (秒) 冷却時間(秒)
予熱 オーバーラップ高 加熱時間(秒)
2-3.9 0.5 30-40 4 4-5
4.3-6.9 0.5 40-70 5 6-10
7.0~11.4 1 70-120 6 10-16
12.2-18.2 1 120-170 8 17-24
20.1~25.5 1.5 170-210 10 25-32
28.3-32.3 1.5 210-250 12 33-40
ZHSU HDP​​E ガスパイプは、主にガスおよび石油の送配電用の石油およびガス収集システム、地下および海底ガスパイプライン、炭鉱の換気チューブ、道路、鉄道およびトンネル換気システム、メタン排水パイプラインなどに使用されます。

私たちについて
上海中素管有限公司

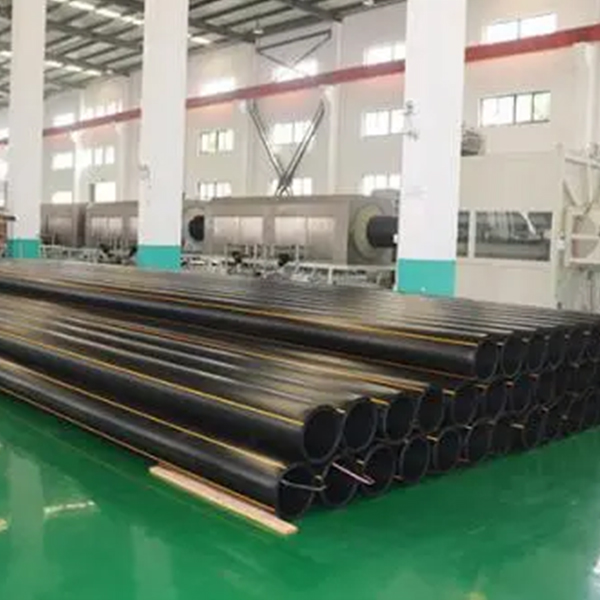

Shanghai Zhongsu Pipe Co.,Ltd 2004年に設立され、登録資本金は10.1億で、中国の上海金山地区に位置し、敷地面積は70,000平方メートルです。 ZHSUは、PPRパイプ、抗菌PPRパイプ、抗UV PPRパイプ、PP-RCTパイプ、PE-RTパイプ、HDPEパイプおよびさまざまな材料の継手の生産を専門とし、ハイテク生産ラインを採用して生産性を向上させ、顧客に短納期を提供します。国家農村飲料水安全プロジェクトに協力するために、ZHSUはPE生産のための大口径設備を採用し、現在最大のPEパイプ直径はDN1200mmに達し、ZHSUはそのような大口径PEパイプを生産できる中国メーカーの1つになりました。

当社はドイツのブランド、バッテンフェルト・シンシナティのプラスチックパイプ生産ラインを採用し、国際基準に厳密に従って生産を組織し、原材料の購入から完成品の納品までの手順は完全に監視されており、完璧な管理によりISO9001、ISO14001、OHSAS18001の認証を取得しました。また、当社は「上海の有名ブランド製品、上海のハイテク企業、上海の有名な商標」にもノミネートされました。

名誉の証明書
  • ISO14001
  • ISO9001
  • ISO45001
  • CNAS 認定研究所の証明書
  • CE証明書
  • 2022CEC 認証 - 給水パイプ
  • 2022CEC 証明書 - ガス管
  • 2021 年測定管理システム証明書
  • TSG特殊機器製造ライセンス新規証明書
メッセージのフィードバック
ニュース

製品知識

材料組成は HDPE のガス用途への適合性にどのように影響しますか?
HDPE (高密度ポリエチレン) の材料組成は、ガス用途への適合性に大きく貢献します。材料の構成がどのように機能するかは次のとおりです。 地下の石油およびガス収集用の HDPE パイプ システム:
化学的不活性度:
HDPE は化学的に不活性です。つまり、ガスの存在下でも反応したり腐食したりしません。この特性は、ガス供給システムの完全性を確保し、ガスの汚染を防ぐために非常に重要です。
低透過性:
HDPE はガス透過性が低いため、パイプ壁からのガス漏れの可能性が最小限に抑えられます。この特性は、ガス供給ネットワークの効率と安全性を維持するために不可欠です。
亀裂および脆性破壊に対する耐性:
HDPE は亀裂や脆性破壊に対して優れた耐性を示し、耐久性と応力関連の破損に対する耐性を備えています。これは、パイプが外力や地面の動きを受ける可能性がある環境では特に重要です。
柔軟性:
HDPE は柔軟な材料であるため、コイル状パイプの製造が可能であり、設置が容易です。柔軟性は、設置中に障害物を乗り越えたり、地形の輪郭に適応したりするのに役立ちます。
高い強度重量比:
HDPE は高い強度対重量比を備えており、過剰な重量を発生させることなく強度と構造的完全性を提供します。この機能は、設置時の取り扱いの容易さを維持しながら、ガス分配システム全体の堅牢性に貢献します。
耐紫外線性:
一部の HDPE 配合物には UV 安定剤が組み込まれており、紫外線 (UV) 放射線に対する材料の耐性が強化されています。これは、地上設置中に太陽光にさらされるパイプに特に当てはまり、屋外環境での長期的な性能が保証されます。
滑らかな内面:
HDPE天然ガス管 通常、内面は滑らかで、摩擦が軽減され、ガスの効率的な流れが促進されます。滑らかな表面はエネルギー損失を最小限に抑え、ガス分配システム内で意図した圧力を維持するのに役立ちます。
広い温度範囲:
HDPE パイプは幅広い温度範囲に耐えることができるため、温度変化が伴う可能性のあるガス用途に適しています。この材料は、動作温度範囲全体にわたって機械的特性を維持します。
融着の容易さ:
HDPE パイプは融着技術を使用して接合できます。 溶融溶接ガス HDPE パイプ 。この材料の組成により、接合部での均一な融合が可能になり、強力で漏れのない接続が形成されます。融着溶接は、配電システムの気密性を維持するために不可欠です。
環境応力亀裂に対する耐性 (ESC):
HDPE は、応力と環境要因の組み合わせによって引き起こされる亀裂の一種である環境応力亀裂に対して耐性があります。この耐性により、ガス分配用途における材料の寿命が延びます。
HDPE の材料組成は、化学的不活性、低透過性、柔軟性、その他の重要な特性を特徴としており、ガス用途での使用に非常に適しています。これらの特性は、HDPE ガス供給システムの信頼性、安全性、寿命に貢献します。
